SDV(Switched Digital Video)

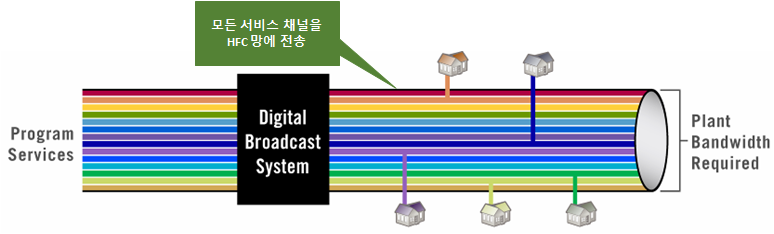

Broadcast no longer scales with available programming

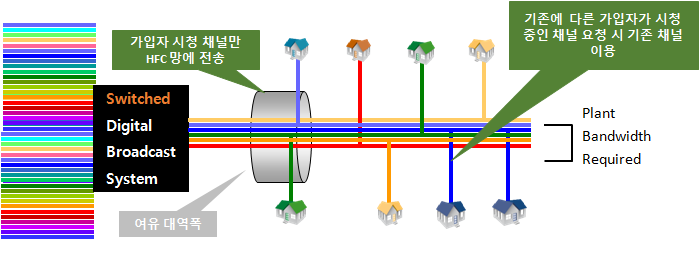

SDV reclaims bandwidth and allows channel lineup expansion

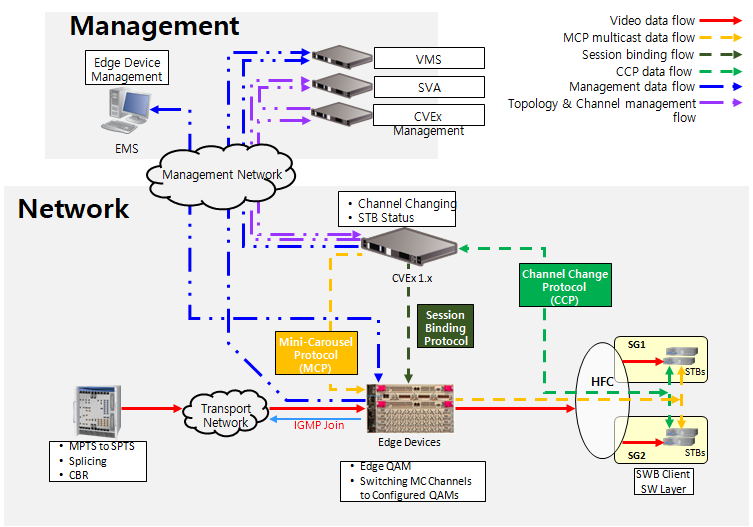

SDV Data & Video Flow

SDV 구성 장비

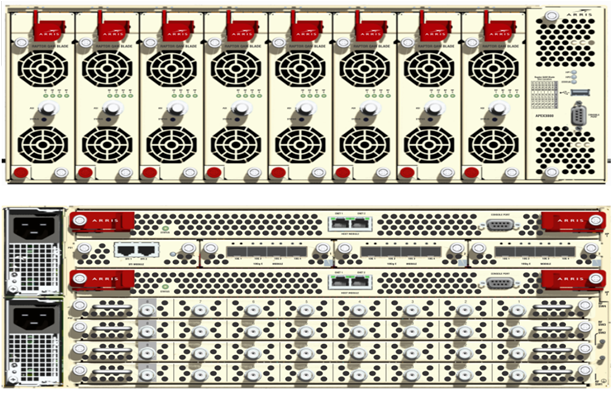

EQAM(APEX3000)

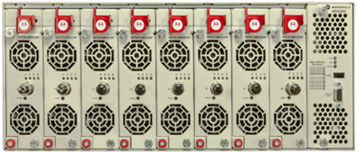

[Front]

RF Blade & FAN

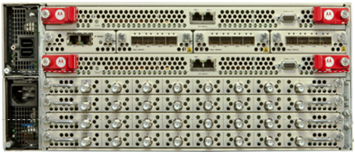

[Rear]

Host module, 10G GigE module, RF Switch module

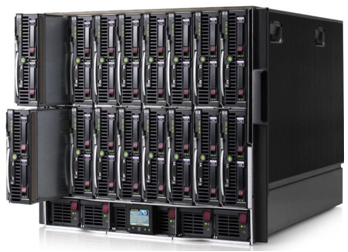

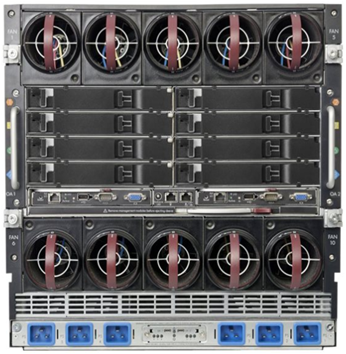

SERVER

[CVEx-Manager]

[CVEx-SM]

[SVA]

VMS

APEX3000(Switched Digital Video)

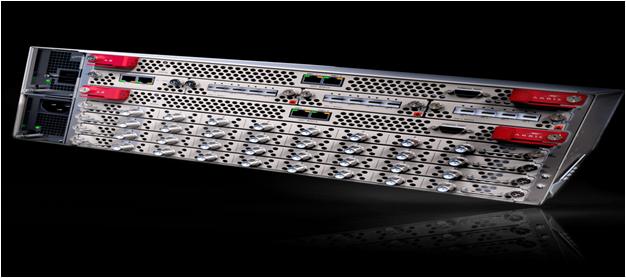

APEX3000

하드웨어 기반의 고성능 데이터 처리, 음성, 멀티미디어 서비스(Triple Play Service)를 위한 세계 최고 수준의 성능을 제공하며 Full D3.0 서비스를 지원하는 장비입니다.

Chassis : 4RU

7+1 or 8+0 QAM Blades
1+0 or 1+1 Host Modules
12, 10GigE Ports
Integrated RF switch

QAM capacity

16 to 48 QAM / RF Port
Pay-as you grow 1-QAM Upgrades (Licensing)
Non Redundant : 32 RF Ports
Redundant : 28 RF Ports

Full Redundancy

1+1 Host Module Redundancy
N+1 QAM Blade Redundancy
GigE Interface Redundancy
Load sharing power supplies
No Single Point Failure

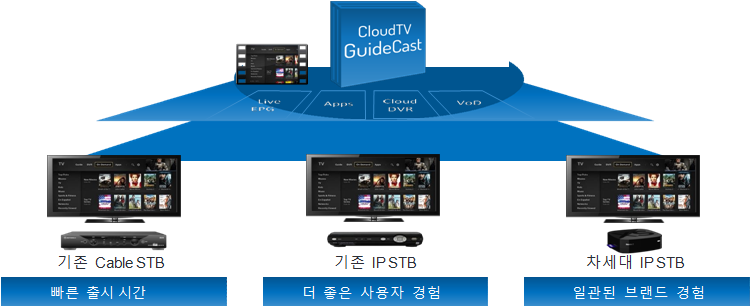

ActiveVideo

어떤 종류의 Network / STB 든 UI를 비디오 또는 그래픽 스트림으로 전달합니다.

기존 저 사양의 전체 STB에도 신규 Cloud UI 적용 가능
신규 저 사양의 STB 도입으로 신규 가입자에 대한 투자 비용 감소

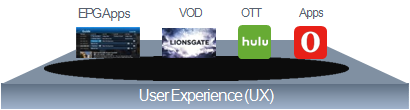

UI/ UX와 컨텐츠 Apps에 대한 서비스 신속성

어떤 경험이라도 가능: 차세대 UI: 향상된 애니메이션, 모자이크/ 타일; 차별화를 위한 확장된 컨텐츠의 선택 – pay TV 채널 같은 OTT; 애플리케이션 에코시스템

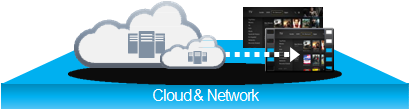

Cloud 와 네트워크기술의 혁신

어떤 네트워크에서도 가능: 클라우드에서의 최적화된 비디오 또는 그래픽 스트리밍; 확장, 성능과 어떤 영역 크기에 대한 낮은 TCO; 관리되는 또는 관리되지 않는 모든 IP 네트워크 전송

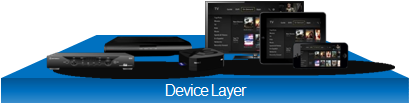

클라이언트 장치의 확대

어떤 디바이스라도 가능: 출시 시간: 전체 영역의 기존 및 차세대 STB/CE 디바이스에 즉시 적용; 디바이스 기능들로부터 애플리케이션의 추출

서비스 신속성

HTML5 애플리케이션의 클라우드 렌더링으로 UI/UX의 빠른 출시 시간: 신규 서비스로 인한 성장 및 ARPU 증가(예, VOD); 가입자의 만족을 높여 가입자 이탈을 줄임

성능

성능 임계값을 충족하거나 능가하는 혁신적인 최적화: 짧은 양방향 지연 시간; UI/UX 전송을 위한 낮은 대역폭 사용; 동접율 요구사항을 유연하게 충족

확장성

운용자 환경 및 예산에 맞춰 확장할 수 있는 낮은 TCO: 수백만의 UI 또는 App 세션 전달; 상용서버에 가상머신과 bare-metal 설치를 지원

디바이스 범위

적용된 모든 STB 모델 전체에 브랜드화된 UI/UX의 일관성: 디바이스 기능들의 추출; Web 개발에서와 같은 속도로 최신 UI/UX 개발, 테스트 및 배포; 하룻밤 사이에 UI 또는 App 업그레이드 가능

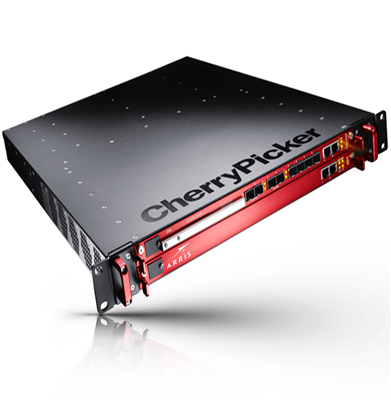

CAP-1000

IP-centric platform for grooming, splicing, and remultiplexing

CherryPicker CAP-1000은 방송 서비스 공급자들에게 탁월한 효율성과 유연성을 제공하고 완전한 이중화를 지원하며 IP 중심으로 동영상 스트림을 관리하는 고밀도 멀티플렉서입니다.

CAP-1000은 MPEG-2 및 MPEG-4 스트림 모두에 대하여 Grooming, Rate shaping, 디지털 프로그램 삽입(DPI) 이라는 세 가지 핵심 기능을 수행합니다.

Emmy®상 수상 경력에 빛나는 CherryPicker 기술과 알고리즘을 기반으로 하는 CAP-1000은 최대 1.44Gbps의 총 동영상 스트림 처리 능력을 가지고 있습니다.

Digital Program Insertion 기능 지원으로 광고 삽입 기능 제공
단일 chassis에서 MPEG-2 및 MPEG-4 동시 처리
최상의 하드웨어 설계로 신뢰성 및 안정성 제공: Dual Hot-Swap 전원 공급 장치 및 가변 속도 Fan 트레이 지원; FRU(Field-Replaceable Unit, 현장 교체 가능) I/O 및 프로세싱 카드
최상 수준의 이중화 시스템 지원: 별도의 NMS 시스템 없이 1:1 및 N:1 자체 이중화 모드 지원; VIP(Virtual IP) 지원으로 유지보수 및 장애에도 광고 삽입 지원; ms 단위의 장애 조치(Failover) 서비스 전환 시간
Video/ Audio 특성: MPEG-4/AVC Main and High Profile, up to Level 4 MPEG-2, MP@ ML, MP@HL; Dolby AC-3, MPEG-2 Layer I and II, AAC and AAC-HE
Input/ Output ports: 4 x 10 GbE, 4 x 1 GbE ports & 2 x 1 GbE RJ-45 ports; Max. 8 DVB-ASI port (optional)

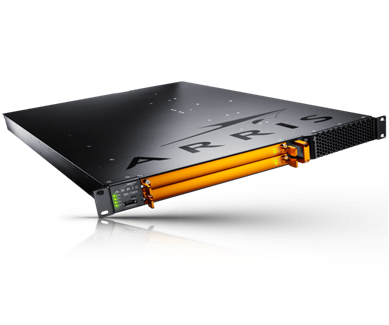

ME-7000

ME-7000은 IPTV, 케이블, 위성, OTT 애플리케이션을 대상으로 고품질의 리니어(Linear) 방식 동영상 방송을 효율적으로 전송하기 위한 장비입니다.

HEVC, MPEG-4 AVC, MPEG-2 인코딩 등 멀티코덱을 지원하며 출력 형식은 UHD 4K, HD, SD, ABR 멀티스크린 IP Video 전송을 위한 멀티 비트레이트(MBR) 트랜스코딩 등입니다.

동영상 전처리 소프트웨어의 개선, ASIC 기반 압축 기술의 최적 결합을 통해, 최상의 하드웨어, 소프트웨어 아키텍처를 제공하고, 업그레이드가 가능한 미래 안정적인 플랫폼을 통해 고밀도와 탁월한 동영상 품질을 구현합니다.

다중 코덱 압축을 위해 제작된 프로그램 가능 전용 실리콘
입력 또는 출력 인코딩 형식과 관계없이 1RU 플랫폼 내 고밀도 채널 수 유지
365일 24시간 내내 최상의 운영 유연성을 보장하는 핫스왑(Hot-Swap) 전원 공급
헤드엔드 아키텍처를 단순화하고 chassis 수를 줄이며 신뢰성은 높이는 유연한 구성
Embedded Element ManagerGUI를 통해 간편한 드래그 앤 드롭 구성 및 관리, HTTPS 기반 XML 구성 지원
소프트웨어 기반 인코더 대비 랙 공간이 절약되고 전력 및 냉각 구조에 대한 효율성 극대화, 투자 및 운영 비용 절감
필요에 따라 모듈식 업그레이드를 통해 UHD, HEVC 코덱 지원
Video Input: Ethernet : 8 x 1GB/4 x 10GB optical/Cu. Ports, IGMPv2/v3 for multicast support; SDI/HD-SDI/3G-SDI/12G-SD : 8 BNC input per module, up to 3 modules per chassis SMPTE-259M, -292M, -425M, -ST-2082; MPEG-2, MPEG-4, HEVC : SPTS or MPTS, CBR(HEVC) or VBR
Video/Audio: Video : MPEG-2(MP@ML, MP@HL), MPEG-4 (MP/HP@3.1, MP/HP@4.1/4.2), HEVC/ 4K(Main/ Main10/High@3/4.1/5.2); Audio : Pass-through, Encode, Transcode, Dolby Digital(Plus), MP2, HE-AAC/ AAC-LC

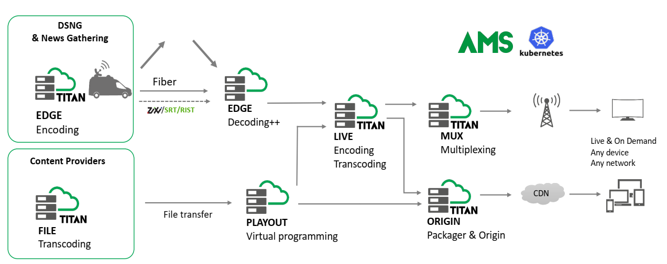

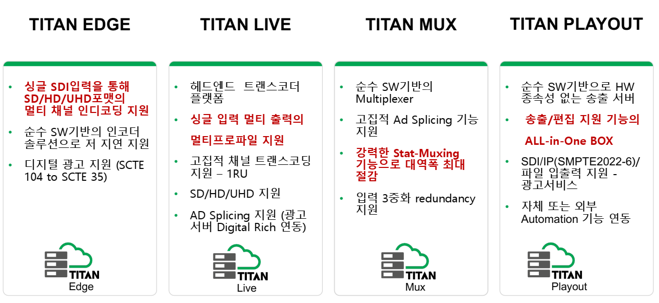

ATEME

ATEME은 최고의 영상 품질을 유지하면서 혁신적인 실시간과 VOD 비디오 전송 서비스를 가능하게 하는 소프트웨어 비디오 압축 솔루션의 리더.

Kyrion CM5000 인코더

SD/HD HEVC, H.264, MPEG-2

H.264 10-bit 4:2:2 / HEVC 12-bit 4:2:2

초 저지연 전송 모드

RF, ASI, IP 그리고 DS-3 다양한 출력

프론트 판넬 비디오 오디오 입력 모니터링

리먹스 및 PID필터링/리맵핑 지원

인터넷 망에서의 완벽한 전송 지원 (QoS)

위성 전송을 위한 DVB-S2x 모듈레이터 내장

Kyrion DR5000 인코더
